Bu sayfa GES onayları sonrasındaki fiziksel kurulum aşamalarını ele alıyor. Başvuru evrakları ve onay süreci için GES Başvuru ve Onay Süreci sayfasını inceleyin.
EPC firmasının teknik ekibi sahaya gelir. Çatı GES kurulumunda şunlar ölçülür: çatı eğimi ve yönü, gölgelenme durumu (bina, ağaç, baca), kullanılabilir alan ve çatı tipi (kiremit, trapez sac, membran, beton). Arazi GES kurulumunda ek olarak zemin etüdü, güneşlenme verisi ve trafo mesafesi değerlendirilir. Bu inceleme sonucunda sistem kapasitesi, panel yerleşim planı ve yıllık üretim tahmini netleşir. Fizibilite raporu hazırlanmadan sözleşme imzalamayın — rakamların gerçekçi olup olmadığını buradan anlarsınız.
Yetkili elektrik mühendisi sisteme ait elektrik projesini hazırlar. Bu belgeler arasında tek hat şeması (GES bağlantı şeması), panel dizilim planı ve pano yerleşim detayları yer alır. GES panosu bağlantı şeması; panelden invertere, inverterden panoya, panodan sayaca uzanan tüm elektrik devrelerini gösterir. Dağıtım şirketine başvuruda zorunlu belgedir.
GES projesinin teknik içeriği ve bağlantı şeması için GES Projesi sayfasını inceleyin.
EPC firması panel, inverter, solar konstrüksiyon, DC/AC kablo, pano ve koruma ekipmanlarını temin eder. Kalite kontrolü bu aşamada yapılır — eksik veya hasarlı malzeme kuruluma girmemeli, teslimat günü kontrol edin. Çatı GES kurulumunda hasarlı kiremit veya levhalar önceden değiştirilir. Arazi GES kurulumunda zemin düzleştirme ve temel/kazık işleri başlar.
Güneş panellerinin oturacağı taşıyıcı iskelet kurulur. Çatı tipine göre yöntem farklılaşır:
10–15 kW çatı sistemi için solar konstrüksiyon montajı genellikle 1 gündür. Konstrüksiyonun paslanmaz çelik veya anodize alüminyum olmasına dikkat edin — 25–40 yıl çatıda kalacak bir yapıdır.

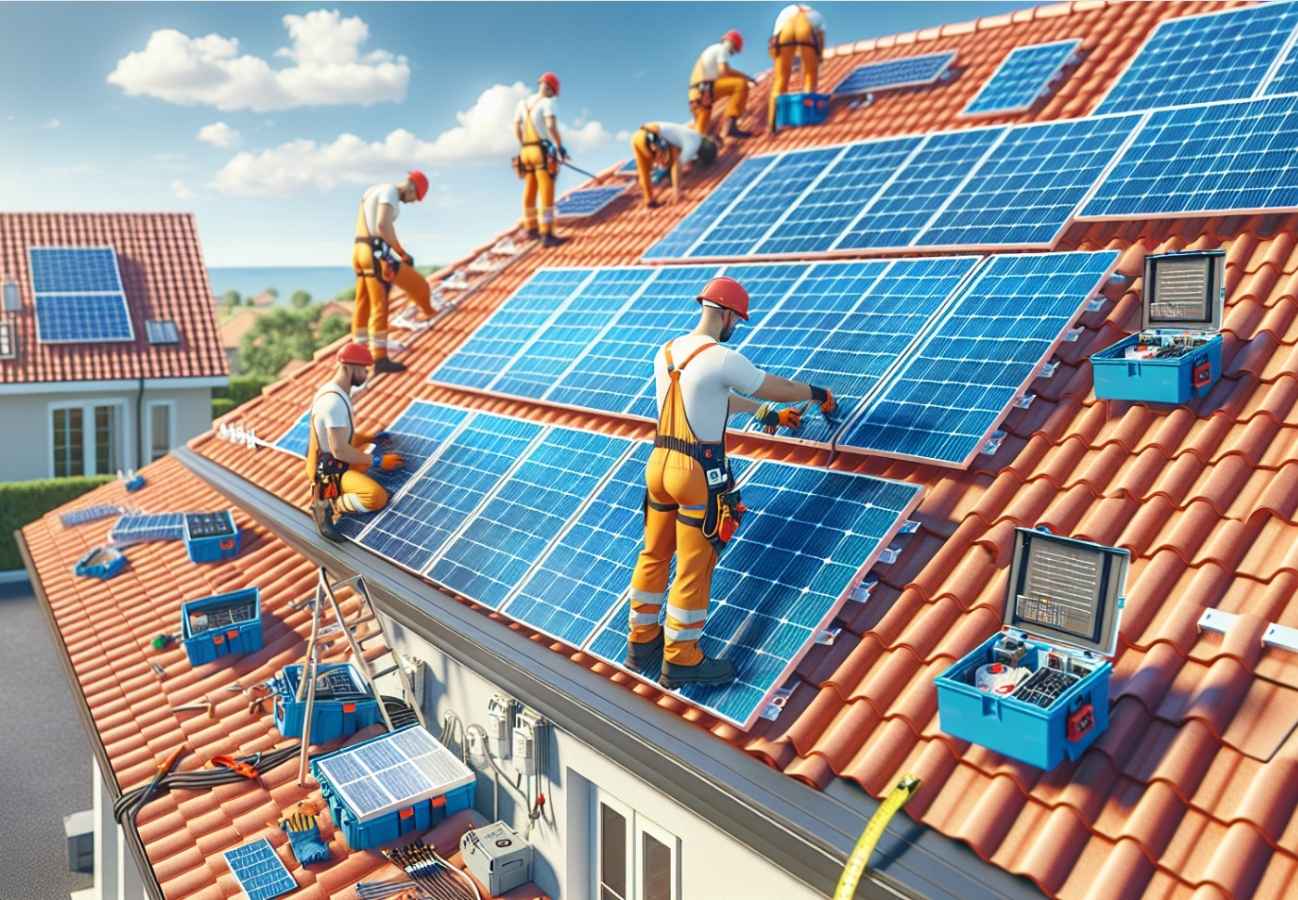

Güneş panelleri konstrüksiyona kelepçeler veya vidayla monte edilir. 20 panel uygun koşullarda yarım günde yerleştirilebilir. Paneller arası DC kablolar seriye veya paralele bağlanarak string oluşturulur. String uçları invertere yönlendirilir. MC4 konnektörler su geçirmez ve sertifikalı olmalı — ucuz konnektör inverter hata mesajlarına neden olur. DC kablolar güneşe ve ısıya dayanıklı, çatı üzeri için onaylı solar kablo olmalıdır.
İnverter gölgeli, havadar ve bakım yapılabilir bir konuma monte edilir. DC girişler ve AC çıkışlar bağlanır. Topraklama bağlantısı can güvenliği açısından zorunludur. Mevcut elektrik panosuna GES bağlantı ekipmanları eklenir: çift yönlü sayaç hazırlığı, koruma rölesi, şalter, parafudr. Tüm bağlantılar yetkili elektrikçi tarafından yapılmalıdır. İzolasyon ve topraklama testleri bu aşamada tamamlanır.
Güneş enerjisi sistemi kurulumu bittikten sonra devreye almadan önce testler yapılır: izolasyon testi, topraklama direnci ölçümü, string açık devre gerilim testi, inverter başlangıç ve parametre ayarları, uzaktan izleme aktivasyonu. Dağıtım şirketi teknik ekibi ardından sahaya gelir, sistemi inceler ve şebeke uygunluğunu onaylar. Çift yönlü sayaç bu ziyarette aktif edilir - sayaç olmadan mahsuplaşma başlamaz. Sayaç aktivasyonu genellikle kurulum sonrası 5–10 iş günü içinde gerçekleşir.
Statik hesap atlanmaması gereken bir adımdır - eski veya hafif çatılarda panel ağırlığı taşıma sorununa yol açabilir. Su yalıtımı ihmali kiremitli çatılarda en yaygın uzun vadeli sorundur; ankraj noktaları mutlaka doğru şekilde kapatılmalıdır. Konstrüksiyon malzemesine bütçe kısılması 3–5 yıl içinde paslanma sorununa dönüşür - alaşım kalitesini sözleşmeye yazın. Çift yönlü sayaç olmadan sistemi devreye almak üretim fazlasını ölçümsüz bırakır.
Zemin etüdü atlandığında temel sorunları aylarca sonra ortaya çıkabilir. Trafoya mesafe kurulum maliyetini doğrudan etkiler — trafo 20 km'den uzaksa maliyet ciddi artar. Kablo güzergahı için izin süreçleri (köy yolu, tarım arazisi geçişi) ayrıca zaman alır. Bu aşamayı projeye dahil edin.
Daha detaylı bilgi için inceleyin: Araziye GES
Birden fazla EPC firmasından teklif alın. En ucuz teklifi değil, malzeme ve garanti şartları en iyi olanı değerlendirin - sistem 25 yıl çalışacak. Teklifleri karşılaştırırken şu soruları sorun:
GES fiyatı hesaplamak ve GES teklifleri almak için Güneş Enerjisi sayfasını ziyaret edin.
Fiziksel kurulum sistem büyüklüğüne göre değişir: ev tipi 5–10 kW çatı GES 1–2 günde, ticari 10–50 kW sistem 2–5 günde, fabrika ölçeği 1–2 haftada tamamlanır. Arazi GES'te zemin hazırlığı nedeniyle 1–4 haftaya uzayabilir. Sayaç aktivasyonu kurulum sonrası 5–10 iş günü daha alır. Başvuru ve onay süreciyle toplam 3–9 aya kadar uzar.
7 aşama: saha incelemesi → elektrik projesi → malzeme temini → solar konstrüksiyon montajı → güneş paneli yerleştirme ve DC kablolama → inverter ve AC bağlantısı → testler ve dağıtım şirketi kabulü. Son aşamada çift yönlü sayaç aktive edilir ve mahsuplaşma başlar.
Fiziksel montajı EPC (Engineering, Procurement and Construction) firmaları yapar. Elektrik bağlantıları yetkili elektrikçi tarafından yapılmalıdır. Elektrik projesini ise yetkili elektrik mühendisi hazırlar. Kurulumun herhangi bir aşamasında yetki belgesi olmayan kişi veya firma çalışmamalıdır.
Su yalıtımı ihmali (kiremitli çatılarda ankraj noktaları), düşük kaliteli solar konstrüksiyon nedeniyle paslanma, MC4 konnektör uyumsuzluğu ve çift yönlü sayaç olmadan devreye alma. Bunların tamamı başlangıçta doğru malzeme ve yetkili ekiple önlenebilir.
Başvuru aşamasında: tapu, elektrik projesi (tek hat şeması), imar durum belgesi, iskan belgesi, statik hesap raporu ve başvuru bedeli dekontu. Detaylı belge listesi için GES Başvurusu ve Onayı sayfasını inceleyin.
